Impression 3D

Message par KrisStaDream » 08 janvier 2019, 18:01

Bon voilà !

Un Petit topic sur l’impression 3D

Comme vous le savez tous ,j’ai fait l'acquisition d’une imprimante il y a peu.
Je vais donc via ce chapitre, vous exposer ce que je fais, découvre et récapituler le tout pour que ce soit réutilisable.
Et que ça puisse nous faire évoluer ou en intéresser certains.

Donc l’imprimante que j’ai est une Alfawise U20
acheté sur le site de Gearsbest payé 255€ environ et reçu si j’avais été disponible en deux jours.

https://fr.gearbest.com/3d-printers-3d- ... 41229.html

Pour le déballage de l’imprimante, et sa présentation Héliox fait ça sûrement mieux que moi
je vous invite à regarder sa vidéo
https://www.youtube.com/watch?v=Lwjwg36DfWo&t=984s

j’aurai juste par rapport au matériel une petite différence par rapport à elle.
La zone d’extrusion du filament n'est pas en métal orange comme chez elle mais en plastique noir.
Est ce que ça à son importance ? Pour le moment je ne peux pas vous dire.

Ça fait maintenant une semaine que le l’ai et je n'ai pas eu plus de soucis que ça.
Le montage s’est bien passé les réglages ça à l’air d’aller , j’ai juste oublié au départ d’enlever deux vis qui servaient à bloquer l’axe Z pendant le transport. Un peu de stress mais rien de cassé.
Et le soucis bien connu du plateau pas plan, en tout cas coté revêtement buildtak j’ai pas testé l’autre face.

Livré avec 200g de filament bleu, je pensais que cela n’étais pas grand-chose. Mais en fait j’ai déjà réalisé pas mal de chose, notamment des optimisations.

A savoir :

Différentes pièces de test pour se familiariser avec la bête

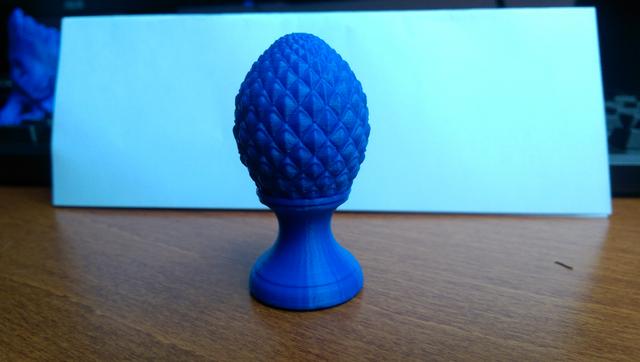

- un Plug Anal (Ananas sur un socle) fichier livré sur la carte SD pinealfruit.gcode

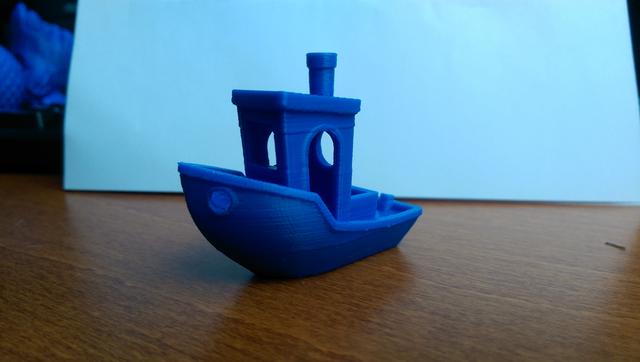

- un bateau de bench pour tester la qualité d’impression

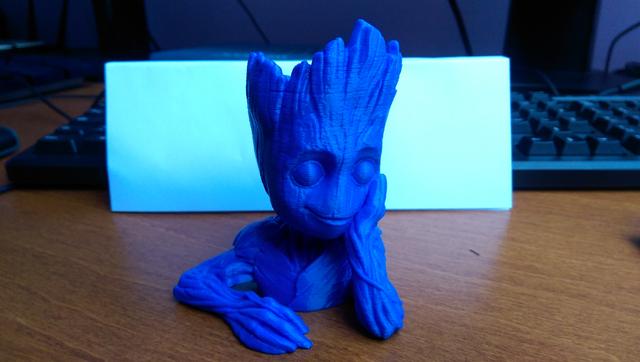

- un Baby Groot fichier livré sur la carte SD au format .stl dans le répertoire du manuel

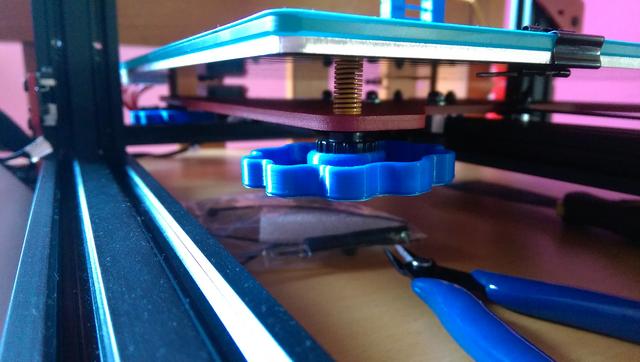

- Bouton de réglage du plateau

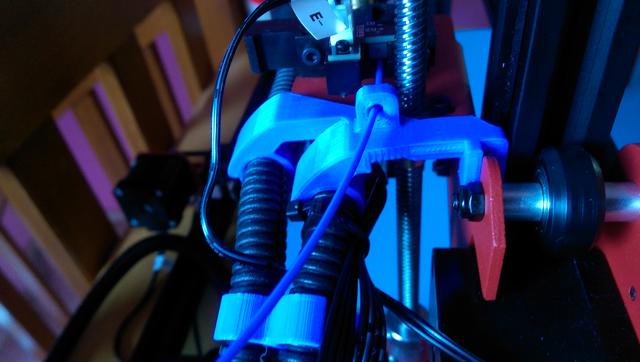

- Un guide filament et support câbles

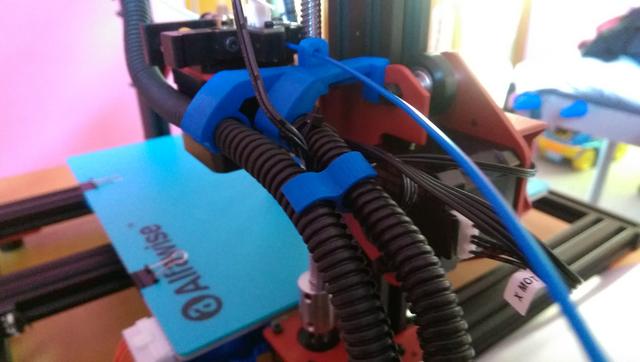

- Attache double pour gaines annelé

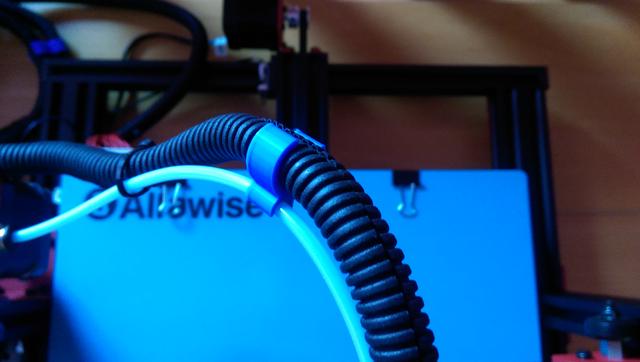

- Attache pour gaine annelé et tube translucide filament


- Un test d’impression à différente température
nécessaire pour connaître à quel température on a la meilleure qualité



Pour le fonctionnement y a pas grand-chose à savoir
si ce n’est que de se familiariser avec les réglages d’impression que pour l’instant je n’ai pu tester qu’avec le logiciel Cura.


Vocable impression 3D

Fichier .stl : Format de fichier pour les objets dessinés en 3D
Fichier .gcode : Format de fichier incluant paramétrage de l’imprimante par couche (vitesses, températures plateau, température buse, etc … environ 500 paramètres) utilisées par l’imprimante pour imprimer.
Slicer : Découpage par couche successive de l’objet 3D




Du coté logiciels
Liste
https://all3dp.com/fr/1/meilleur-logici ... -en-ligne/

Cura
https://ultimaker.com/en/products/ultim ... tware/list

Octopi (hôte compatible impression avec Rpi)
https://www.youtube.com/watch?v=jDdAI6LJ_cU


Site Achat matos
https://www.grossiste3d.com/


Problèmes et solutions
https://www.simplify3d.com/support/prin ... op-surface
https://all3dp.com/1/common-3d-printing ... er-issues/


Base de donnée de fichier 3D
Liste
https://www.aniwaa.fr/meilleurs-site-te ... les-en-3d/

Thingiverse
https://www.thingiverse.com/

Optimistaion Alfawise U20
Bouton de réglage du plateau - https://www.thingiverse.com/thing:2979733
Support câbles et guide filament - https://www.thingiverse.com/thing:3213464
Attache double gaine - https://www.thingiverse.com/thing:3166167
Guide câbles buse - https://www.thingiverse.com/thing:3237953

Bench
Tour de test température - https://www.thingiverse.com/thing:2493504
Bateau de torture - https://www.thingiverse.com/thing:763622
Modifié en dernier par KrisStaDream le 10 janvier 2019, 11:55, modifié 3 fois.

Avatar du membre
lud3n
DoKtAuR en PrOcToLoGiE
DoKtAuR en PrOcToLoGiE
Messages : 638
Enregistré le : 19 septembre 2012, 22:52
Localisation : Lorraine

Re: Impression 3D

Message par lud3n » 09 janvier 2019, 03:18


:bahquoi:

Avatar du membre
KrisStaDream
Team OSEF
Team OSEF
Messages : 1517
Enregistré le : 19 septembre 2012, 11:52
Localisation : Entre ici et la-bas, dans un monde de plus en plus fou !

Re: Impression 3D

Message par KrisStaDream » 09 janvier 2019, 17:31

Bon j'ai mis à jour le premier post

n’hésitez pas à faire les commentaires j'ai mis le plus gros, il manque plein de truc et je ne connais pas encore tout

J'anticipe même si les principale concerné ne sont plus trop présent pour faire la remarque
la correction de faute est bien venu, je relirais tout a l heure de nouveau ;)

Avatar du membre
Tom23
Osef
Osef
Messages : 1460
Enregistré le : 19 septembre 2012, 11:05

Re: Impression 3D

Message par Tom23 » 10 janvier 2019, 20:32

C'est déjà vachement propre pour des premières impressions !
On voit que le châssis est rigide. Il y a un petit décalage en haut du groot j'ai l'impression.

Tu mets quelle hauteur de couche et tu imprimes à quelle vitesse ?

C'est presque trop joli, ça n'encourage pas les bidouilles. Quand je vois tout ce que j'ai modifié sur la mienne... :lol:

Pas de soucis d'adhésion sur le plateau ? Tu le chauffes ? A combien ?
Moi je suis passé rapidement sur un plateau en verre et à la laque. Je ne connais pas le revêtement que tu as sur le tien.
Image Image

"Le Cloud, ça n'existe pas. Ce sont simplement les ordinateurs de quelqu'un d'autre !" -The Free Software Foundation

Avatar du membre
KrisStaDream
Team OSEF
Team OSEF
Messages : 1517
Enregistré le : 19 septembre 2012, 11:52
Localisation : Entre ici et la-bas, dans un monde de plus en plus fou !

Re: Impression 3D

Message par KrisStaDream » 10 janvier 2019, 21:22

oui j'avoue que sur la photo on voit une ligne mais en vrai j'arrive pas à la retrouver.

je sais que j'ai un soucis quand même par rapport a ça par moment c'est flagrant sur le bateau au dessus de la porte

j'ai pas trouve ce qui me cause cette ligne en plus j'ai l'impression que c'est aléatoire
je soupçonne un petit bug sur l'axe Z mais je ne vois pas quoi

j'ai fais les impressions principalement avec les paramètres suivant :

buse 190 sauf le Groot à 210
j'ai fais la tour de test après avoir imprimé toutes les pièces :lol:

précision 0.2
plateau 60
vitesse 25 contour extérieur
vitesse 50 intérieur

Je vais mettre des screens sur le topic de cura et des paramètres

et pour l’adhésion ça va bien j'ai été embêté pour décoller les première pièces mais si je laisse refroidir c'est plus facile

Avatar du membre
Nitro
Osef
Osef
Messages : 2470
Enregistré le : 19 septembre 2012, 11:00
Localisation : Normandy, what else ?

Re: Impression 3D

Message par Nitro » 11 janvier 2019, 22:07

Belle présentation, de quoi provoquer des vocations

Avatar du membre
Tom23
Osef
Osef
Messages : 1460
Enregistré le : 19 septembre 2012, 11:05

Re: Impression 3D

Message par Tom23 » 12 janvier 2019, 11:42

@Nitro, c'est assez génial de voir nos pièces sortir sous la buse. Après si tu développes tes propres pièces, comme je n'ai pas le temps d'essayer de le faire, ça doit prendre une autre dimension encore.

@Kriss, pour du 0.2 c'est hyper propre. Je pense que tu peux monter sur des pièces qui n'ont pas de rôle esthétique à 70mm/s.
Je ne sais pas si tu as essayé d'imprimer avec des couches de 0.1mm, mais tu devrais avoir un sacré rendu.
Image Image

"Le Cloud, ça n'existe pas. Ce sont simplement les ordinateurs de quelqu'un d'autre !" -The Free Software Foundation

Avatar du membre
KrisStaDream
Team OSEF
Team OSEF
Messages : 1517
Enregistré le : 19 septembre 2012, 11:52
Localisation : Entre ici et la-bas, dans un monde de plus en plus fou !

Re: Impression 3D

Message par KrisStaDream » 12 janvier 2019, 14:45

non pour le moment je n'ai fais que du 0.2
et vu le temps que ça prend déjà en 0.2 c'est un truc de ouf

je pense d'abord optimiser la machine et surtout coté bruit
pour pouvoir imprimer la nuit aussi

j'ai vu ça
https://www.amazon.fr/EsportsMJJ-Amorti ... uage=fr_FR
https://www.amazon.fr/dp/B071J8CZP9/ref ... fr_FR&th=1
https://www.amazon.fr/VABNEER-LM2596S-A ... uage=fr_FR

Avatar du membre
Tom23
Osef
Osef
Messages : 1460
Enregistré le : 19 septembre 2012, 11:05

Re: Impression 3D

Message par Tom23 » 12 janvier 2019, 15:19

Pour le noctua, c'est aussi sur ma liste.
Après pour le bruit, c'est un vrai soucis.

A Cherbourg la mienne était sur le palier, quasi au centre de la maison... Assez pénible.
Ici je l'ai eu longtemps dans mon bureau, mais ça reste bruyant quand on est dans la pièce. J'ai donc décidé de la mettre dans le garage. Sauf qu'il y fait un peu trop froid et humide.
Donc je vais bientôt attaquer le montage de ceci pour palier à tous ces problèmes https://www.thingiverse.com/thing:3156297
L'idée étant de mettre 3 tables ikéa les unes sur les autres pour avoir un caisson pour l'imprimante et l'autre au dessus pour la bobine de fil.

Pour ton support moteur, je suis pas certain de l'intérêt. Crois en mon expérience, toute perde de rigidité fait perdre en qualité. Ça peut être le cas avec ce support.
Si tu veux du silence, remplace les roulements par des modèles de qualité, ça a un gros impact il parait.
